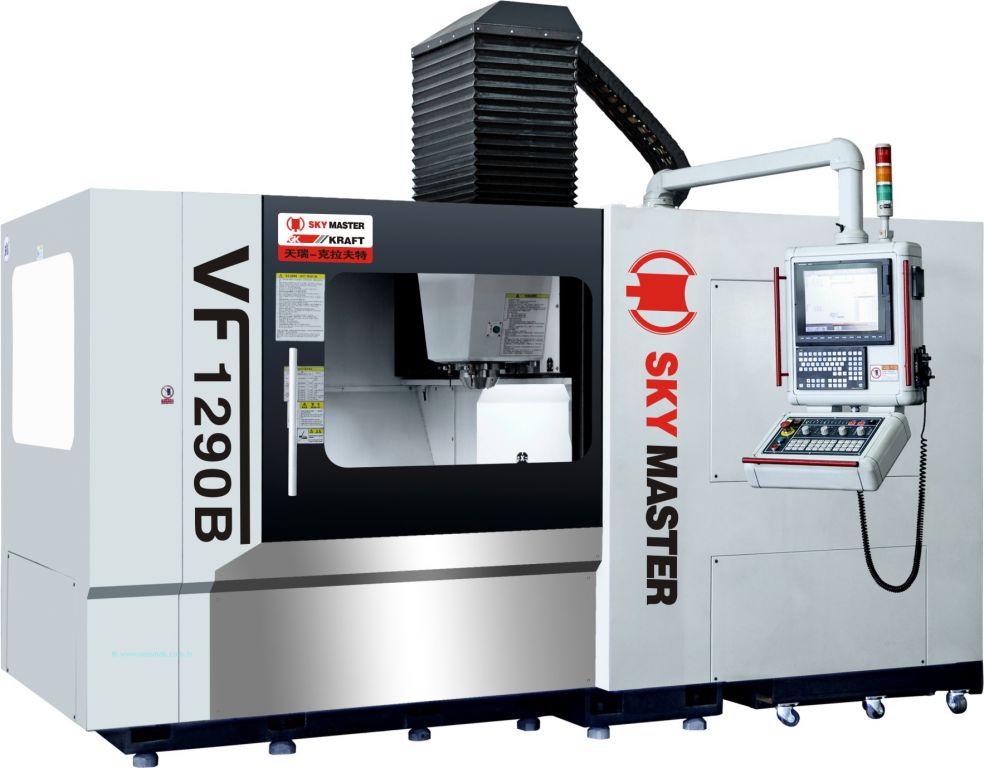

SMARC VF1290B KÖPRÜLÜ HIGH SPEED DİK İŞLEM MERKEZİ
SMARC VF1290B KÖPRÜLÜ HIGH SPEED DİK İŞLEM MERKEZİ
ÜRÜN KODU : VF1290B
KATEGORİ : METAL İŞLEME MAKİNALARI » GK KRAFT » VF KÖPRÜLÜ HIGH SPEED DİK İŞLEM MERKEZLERİ »
ÖZELLİKLER
*Tüm yapısal parçalar Meehanite dökümden olup, ısıl işlem görüp, yüksek pozisyonlama ve hassasiyet amacıyla gerginliği alınmıştır.
*Yüksek rijitlik ve makine hassasiyetinin sağlanması amacıyla FEM analizli tek parça köprü yapısı
*Isı deformasyonunu önlemek için spindle motoru içinde soğutma
*Köprü üstünde basamak tipli dizayn edilmiş top bilyalı yataklar
*Standart iş mili 15000 d/dk iş mili ile donatılabilir.
*Tüm eksenler C3 ön stresi alınmış hassas çift somonlu vidalı millerle donatılmıştır
*HEr 3 eksende yüksek hassasiyetli lineer yatak ve lineer cetvellerle monteli olup yüksek performanslı ve hassasiyetli işleme imkanı sunar.
SMARC VF1290B KÖPRÜLÜ HIGH SPEED DİK İŞLEM MERKEZİ |
||
|---|---|---|
| Standart İşlemci | : | HEIDENHAIN TNC620 |
| X eksen turu | : | 1200 mm |
| Y eksen turu | : | 800 mm |
| Z eksen turu | : | 550 mm |
| Mil burnu ile tabla arası mesafe | : | 200-700 mm |
| Kolonlar arası mesafe | : | 920 mm |
| Tabla ebadı | : | 1320X800 |
| Max. tabla yükü | : | 2000kg |
| T kanal ebatları | : | 14*120*7 |
| İş mili kursu | : | HSK-E50 |
| Max. iş mili hızı | : | 36000 Build in |
| İş mili motor gücü | : | 20/26 kW |
| İş mili torku | : | 10.4/13,5 N.M |
| X/Y ekseni seri besleme | : | 40000 |
| X/Y/Z ekseni kesme hızı | : | 1-20000 mm/min |
| Takım kapasitesi | : | 24 Adet |
| Takım çapı | : | Ø80/Ø130 |
| Takım uzunluğu | : | 220 mm |
| Takım ağırlığı | : | 4 kg |
| Tamtur pozisyonlama hassasiyeti | : | P0.014 |
| Tekrarlanabilirlik hassasiyeti | : | Ps0.008 |
| Hava basıncı | : | 0,6-0,8 MPa |
| Voltaj gereksinimi | : | AC380V,50HZ |
| Güç gereksinimi | : | 80 kVA |
| Makine ebadı | : | 4776*4790*3215 |
| Takribi ağırlık | : | 12000 |
