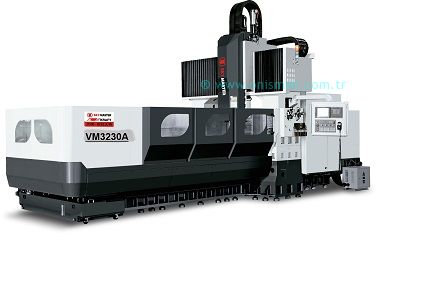

KRAFT VM3230A KÖPRÜLÜ TİP İŞLEM MERKEZİ ( Z EKSEN LINEER )
KRAFT VM3230A KÖPRÜLÜ TİP İŞLEM MERKEZİ ( Z EKSEN LINEER )
ÜRÜN KODU : VM3230
KATEGORİ : METAL İŞLEME MAKİNALARI » GK KRAFT » KÖPRÜ TİPİ ÇİFT KOLONLU İŞLEM MERKEZİ »
ÖZELLİKLER
*Sağlamlık ve rijitlik sağlayan genişletilmiş sütun ve kiriş.
*İş mili gövdesi çift aşamalı makaralı lineer kızaklarla desteklenmiştir. Hassaslık ve rijitliğin geliştirilmesini sağlamak için kirişlerin üzeine ilave edilmiştir.
*Arka kısımda basamak ve makinanın bakımı için gerekli diğer güvenlik araç ve gereçleri . Dikişsiz çelik borular temiz, verimli ve hızlı yağ dolaşımı sağlar.
*Z eksen kızak yapısı ile ağır hizmet işlerde rijitlik sağlayan büyük boy temas yüzeyi titreşim azaltma etkisi ile takım kullanım ömrünü uzatır.
KRAFT VM3230A KÖPRÜLÜ TİP İŞLEM MERKEZİ ( Z EKSEN LINEER ) |
||
|---|---|---|
| Standart İşlemci | : | FANUC Oi MF |
| X Eksen Turu | : | 3200 mm |
| Y Eksen Turu | : | 3400 mm |
| Z Eksen Turu | : | 1000 mm |
| Mil burnu ile tabla arası mesafe | : | 235-1235 mm |
| Kolonlar arası mesafe | : | 3050 mm |
| Tabla ebadı | : | 3350 X 2200 mm |
| Max. tabla yükü | : | 15000 kg |
| T kanal ebatları | : | 28X250X13 mm |
| İş mili kursu | : | BT50 |
| Max iş mili hızı | : | 6000 rpm |
| İş motor gücü | : | 22/26 kW |
| İş mili torku | : | 560/662 N.m |
| X/Y/Z ekseni seri besleme | : | 15/18/15 mt/min |
| X/Y/Z ekseni kesme hızı | : | 1-8000 mm/min |
| Takım kapasitesi(ATC opsiyon) | : | 32 adet |
| Takım çapı | : | 110/225 mm |
| Takım uzunluğu | : | 350 mm |
| Takım ağırlığı | : | 20 kg |
| Tam tur pozisyonlama hassasiyeti | : | P0.025 mm |
| Tekrarlanabilirlik hassasiyeti | : | Ps0.020 mm |
| Hava Basıncı | : | 0.6-0.8 MPa |
| Voltaj gereksinimi | : | AC380V, 50 Hz |
| Güç gereksinimi | : | 60 kVA |
| Makine ebadı | : | 10125X6840X4715 mm |
| Takribi ağırlık | : | 45000 |
